冲击压路机减震块的拆卸步骤有哪些

  冲击压路机减震块是压路机上的一个配件,能够通过缓冲作用减轻车辆在非常路段时的破坏程度,减轻颠簸感,提高舒服性,具有十分重要的作用,如果出现损坏的情况的话,那么压路机的施工效果一定会大打折扣的。

  对于刚性滚轮的冲击压路机来说,其振动轮的振幅为0.2~0.8mm,振动频率是33.3~75hz,加速度可达到8g(g为重力加速度);对于拖式振动碾,振幅为1.5~3mm,频率为25~500hz,加速度可达14g。

  冲击压路机上大多采用以剪切形式工作的金属橡胶块减震器,它是圆周振动好的吸振元件。在设计橡胶减震器时,须考虑温度、加载荷时间和状况对橡胶性质的影响。

  冲击压路机减震块作为压路机减震装置的一部分,今天我们要了解的就是减震块的拆卸步骤有哪些。

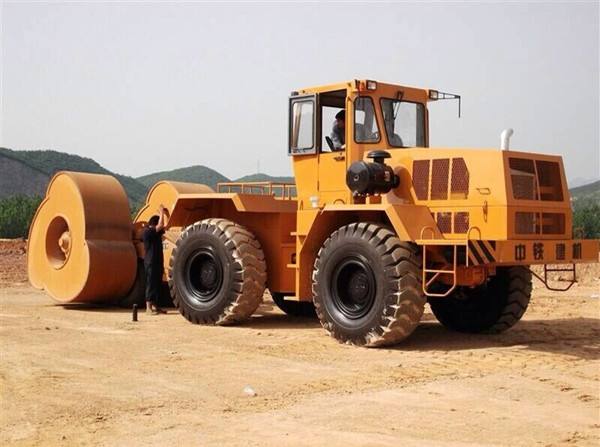

冲击压路机实拍

  1、拆下与减震块相衔接的螺母平和垫,吊下梅花扳总成。

  2、将减速机立着放置,使马达朝上,别离撤除马达固定螺栓和车架術接坐支板固定螺栓, 拆下马达和车架衔接坐支板。

  3、翻转减速机,使加、放油管朝上, 撤除加、 放油管固定螺栓和桶油螺钉, 拆下加、放油管,撤除梅花扳固定螺栓,拆下梅花扳。

  4、撤除振荡马达安装螺栓,取出振荡马达和其上的轴套。

  5、撤除减震器支板安装螺栓,用相应的螺栓拧入减震器支板的顶丝孔中,顶出减震器支板。

  6、车架衔接右支板的拆开。拆开与减震块相衔接的螺母平和垫,吊下车架衔接右支板。

  7、冷凝器的拆开与离散。撤除冷凝器安装螺栓,从行走支承上拆下冷凝器。用扳手从冷凝器上拆开冷凝器总成,从冷凝器罐体上取下0型圈。用一字起子拆下平头螺钉及弹垫,从冷凝盖中取出多孔板、距离套和羊毛毡。

  8、拆开行走支承组件、左轴承端盖等 。在拆卸小型压路机的部件时, 一定要按照以上的步骤来操作,不要有任何的错乱,拆卸之后,需要将每一个部件保管好,方便安装。
